触摸屏

当你看过高超的数控加工，

对高大上的机床竖起大拇指时，

你可能忽略了加工的幕后英雄，

核心部件— 数控系统。

德国海德汉正是核心技术中的引领者！

TNC数控系统已成为模具行业的标准系统。

不仅如此，

在市场上，海德汉意味着：

约1800万套旋转编码器和角度编码器，

直线光栅尺约600万个，

数显装置约500 000套，

以及近270 000套TNC数控系统。

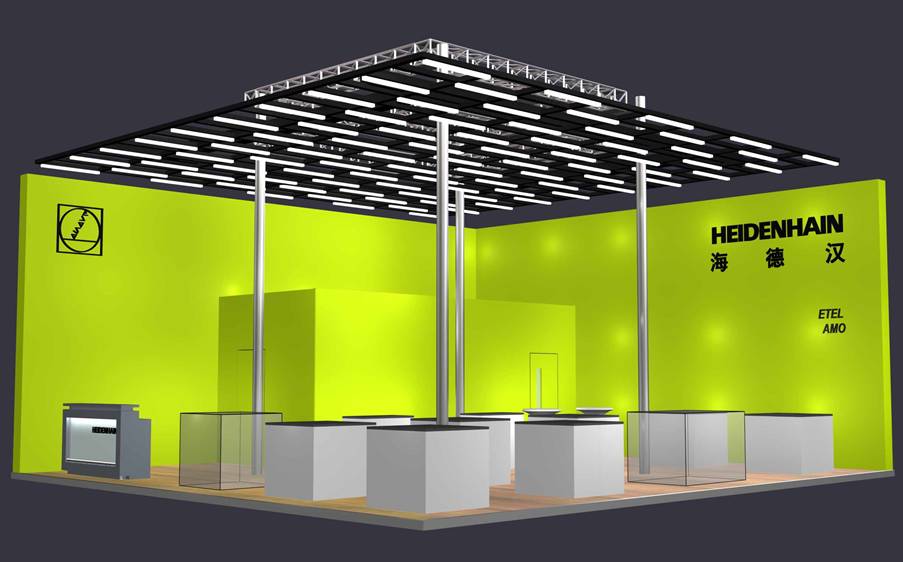

下图中黄绿色部位为装备的海德汉部件。

▼








一、数控系统


数控系统方面，海德汉将展示最新的触摸屏技术在TNC 640/TNC 620系统上的应用，为实现数字化管理和无纸化办公提供最新的智联制造功能，以及提高机床效率的动态高效和精度的动态高精功能。

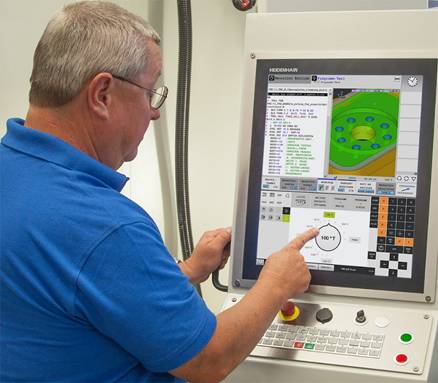

1. 触摸屏技术


为了进一步简化用户的操作，海德汉最新推出了TNC 640/TNC 620的全新多点触摸技术。在触摸屏上通过手势直接旋转、缩放、移动3-D测试图形，对触摸屏的软键直接点触操作或滑动切换页面，更快地浏览表和NC程序以及更多的特性，例如：

  • 防反光及防刮花的面板

  • 可戴手套进行操作

  • 掌根识别功能防止误操作


2. 智联制造


小批量生产尤其需要极高的灵活性。如果生产中出现意外，需要在最短的时间内重新安排任务单的执行。其中决定性的因素是在正确的地点和正确的时间提供正确的数据。


海德汉TNC数控系统的智联制造功能提供全数字的生产任务单管理功能。“智联制造”丰富的功能可在生产中调用公司内各部门的相关数据。强大的功能，例如：

  • 远程桌面管理器

  • 状态监视器

  • 扩展的工作区

  • 海德汉DNC

视频 ▼


3. 动态高效


粗加工及难切削材料加工存在巨大改善加工效率的潜力。重切加工主要是指在尽可能短的时间内切除掉尽可能多的材料。动态高效是指海德汉TNC数控系统的一系列显著提高重型切削加工效率的功能：

  • ACC -有效振颤控制

  • AFC –自适应进给控制

  • 摆线铣削



4. 动态高精


海德汉公司的动态高精是一系列TNC功能，它们能显著提高机床轮廓加工精度，甚至对复杂轮廓进行高速加工时。机床制造商可单独实施其中之一也可以合并实施：

  • CTC –补偿刀具中心点处与加速度相关的位置误差

  • AVD –有效降低传动链和机床系统的振动

  • PAC/LAC/MAC– 位置/负载/运动控制参数的自适应调节


二、测量产品


测量产品方面，海德汉进一步完善了直线和角度测量的产品系列，绝对式光栅尺增加了Panasonic绝对式接口，角度方面增加了大孔径至Φ180mm的封闭式角度编码器以及绝对式敞开式角度编码器。


视频 ：全闭环控制补偿热位移误差  ▼

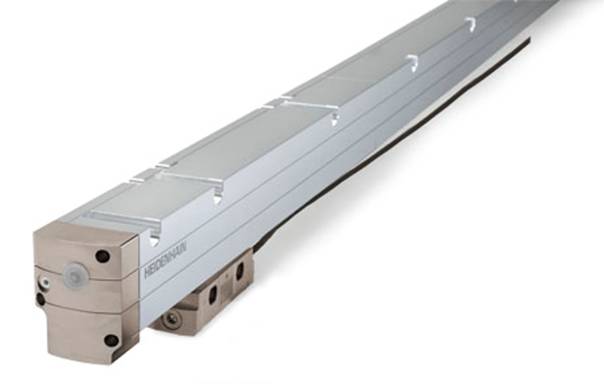

1. LC  200大测量长度封闭式绝对值光栅尺


用于大长度测量的绝对式封闭直线光栅尺，主要应用于超大型机床的直线轴定位。该产品在多段式拼接处通过改进设计，提高光栅的防护特性，并同时简化了安装难度。具有单体钢带光栅尺的METALLUR光栅、安装尺寸兼容LB382(C)和安装方便等特点。需要指出，LC系列产品均能开机即获得当前位置值，无需执行回零操作，节省加工时间。可支持市场上常见系统，标准测量长度至28m，如需更长海德汉可按要求提供。

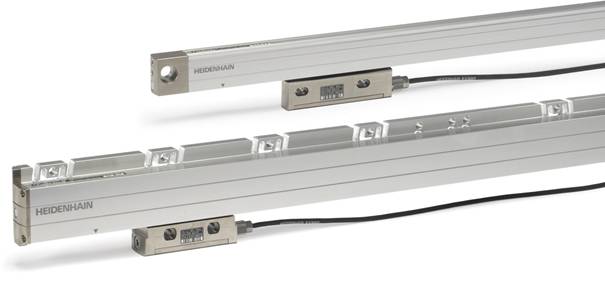

2. LC  x95P封闭式绝对值光栅尺-- 松下接口


新型绝对式光栅尺LCx95P系列光栅尺，是在继承了新型的双密封结构设计等优势后，进一步开发出的适用于Panasonic接口的新型光栅尺。开机即能获得当前位置值，无需执行回零操作，节省加工时间。

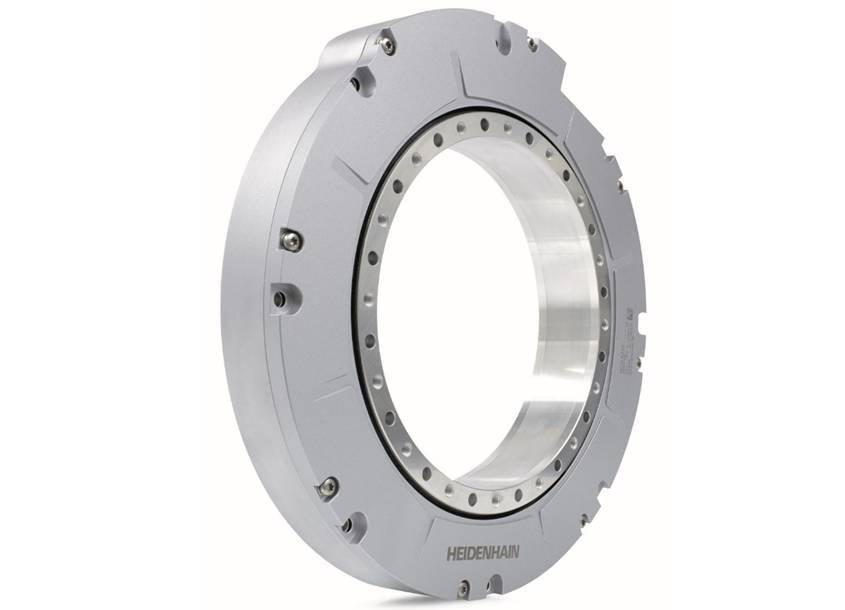

3. RCN 6000角度编码器


鉴于当前机床加工的精度要求不断提高，特别是带有转台并参与联动加工的机床越来越多的应用于复杂零件的生产，因此对转台高精度控制的要求也不断增大。考虑到机床行业中转台高精度编码器的应用环境以及精度应用特点，需要开发出在较大加工区域内控制精度更好的产品，以及同时降低用户的安装难度。因此在本产品开发中，兼顾了以往封闭式角度编码器的高精度、高防护、易安装、精度保持性好的特点，并且增大了安装孔径至Φ180mm。

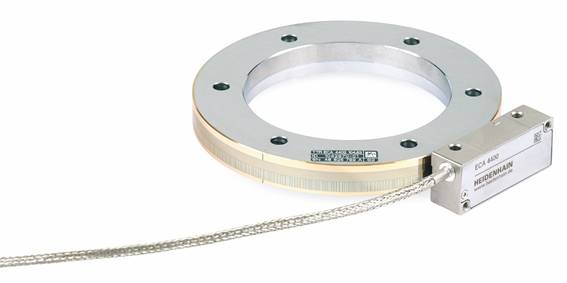

4. ECA角度编码器


由于安装方面对大孔径轴的安装要求、和对较大加工区域内位置精度控制的要求不断提高，对于大直径角度编码器的使用越来越广泛，ECA产品就是在这个要求下开发的绝对式无内轴轴承角度编码器，主要应用于大型回转工作台、摆动轴和天线和大型望远镜。



三、海德汉集团子公司ETEL


瑞士ETEL是一家100%专注于直接驱动技术的公司，作为当今市场上直接驱动电机型号最齐全的供应商，ETEL公司提供从纳米级精度的高端运动系统到大扭矩/大推力工业应用的运动系统。ETEL产品全部自主开发生产制造，所有产品设计和生产都在ETEL瑞士总部进行，这是高质量产品高精度生产的关键所在。

视频 ▼

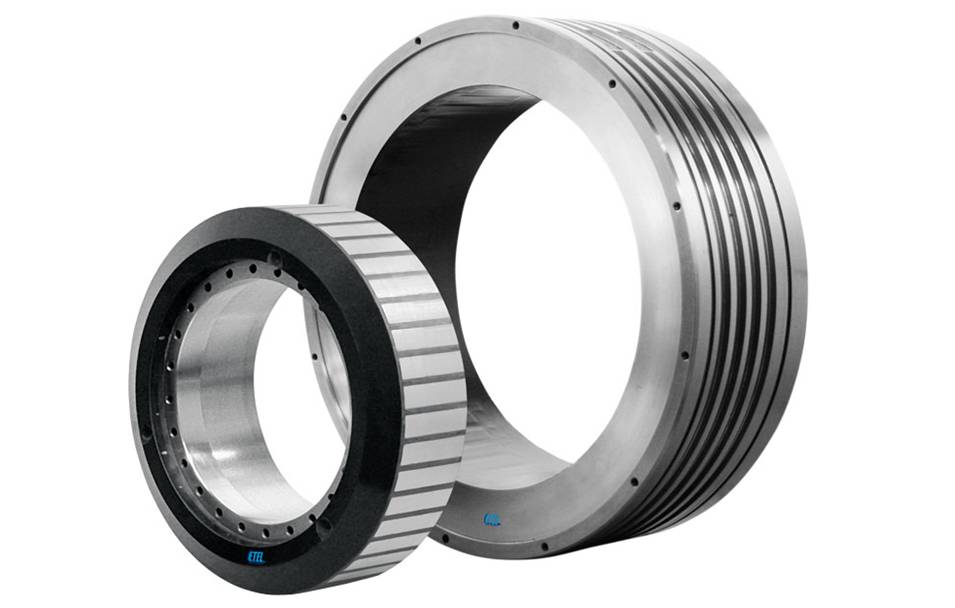

1. ETEL高性能力矩电机TMK


TMK产品可实现更大的扭矩和更高的转速，这是因为它采用特殊的转子结构，可以满足更高的应用要求，广泛用于车铣复合等高速转台。

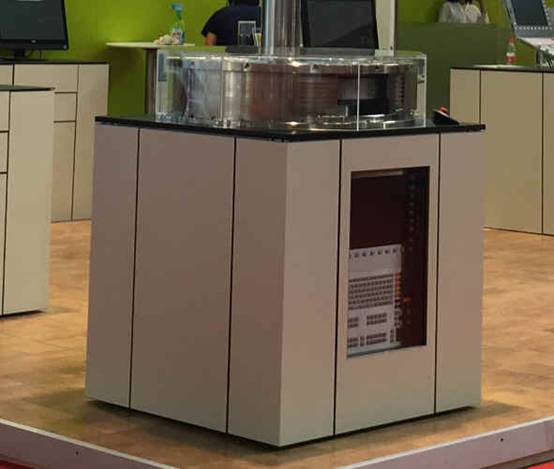

2. ETEL开放式力矩电机演示台


TMK开放式转台由开放式的TMK 0760-070组成，通过海德汉数控系统TNC 620 及UEC 111驱动模块驱动控制，由海德汉角度编码器RCN 8310提供角度位置反馈，实现力矩电机TMK动态展示。



四、海德汉集团子公司AMO


AMO公司专注于基于感应传感AMOSIN®开发，生产和销售用于运动控制反馈应用的直线和角度测量系统。


AMO产品由于其基于电磁感应工作原理，防护等级可达到IP67，因此能够在恶劣环境中正常工作，如粉尘、油雾、潮湿等工作环境中。并且由于在刻尺和读数头中并无磁性元件，因此拥有很强的抗磁场干扰能力，无磁滞误差。在使用新一代处理原件后，产品信号质量进一步提高，产品适用于对环境要求较低的应用，如水切割，激光切割机等。

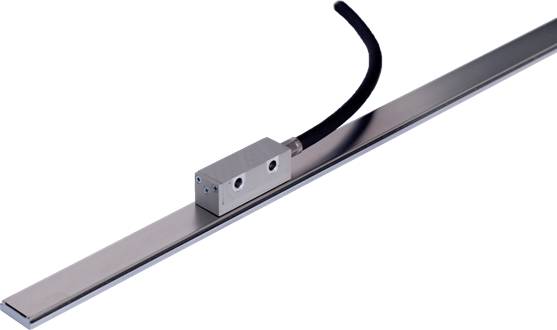

AMO直线感应尺LMT410/LMK1010

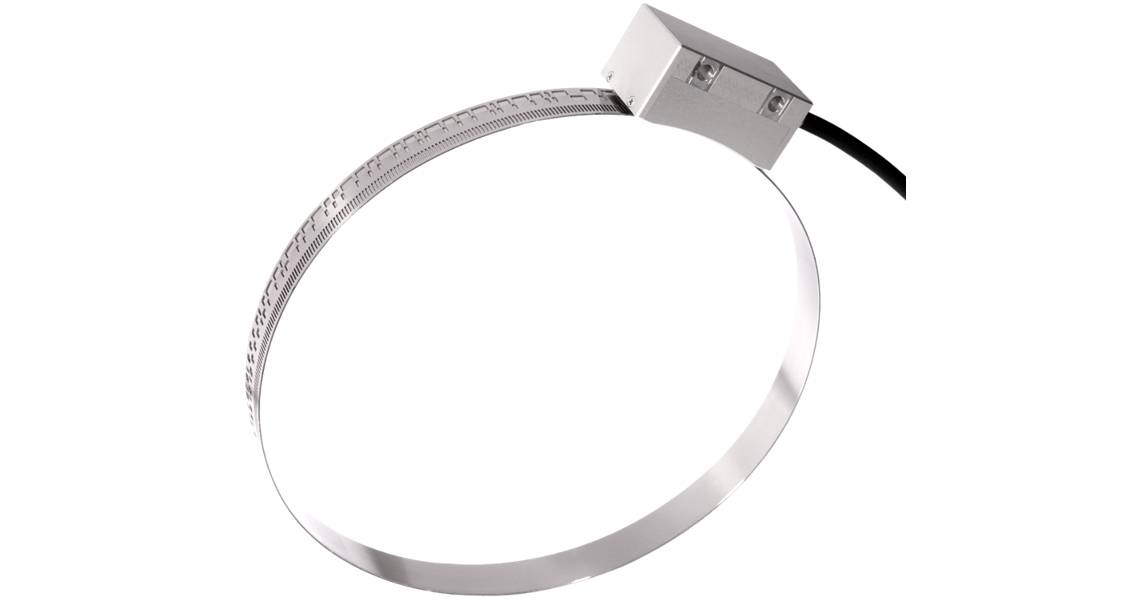

角度编码器WMRA1010/WMKA2010

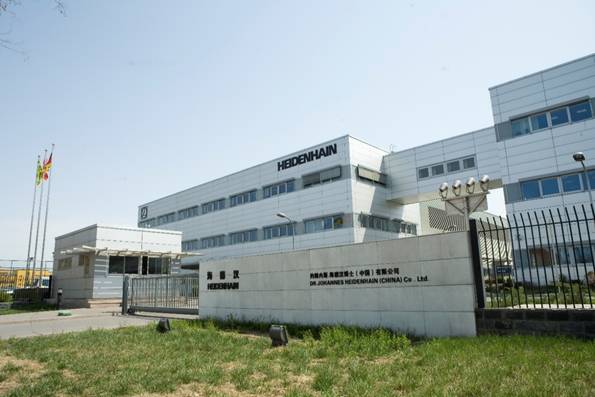

德国海德汉公司历来都高度重视中国市场，为了更好地服务中国广泛的客户，于2001年成立了中国的子公司。一流的技术、产品和服务使得海德汉在中国市场的业务发展非常迅速，目前客户已经遍及全国工业、科研和教育等许多不同的领域。海德汉将不懈前行，为实现中国制造2025和工业4.0添砖加瓦。
